Жидкостные термометры относятся к классическим средствам измерения температуры и до сих пор широко используются в промышленности, лабораториях, сельском хозяйстве и различных технологических процессах. Их конструкция относительно проста, а показания определяются по положению столбика специальной жидкости относительно градуированной шкалы.
Как работает жидкостный термометр

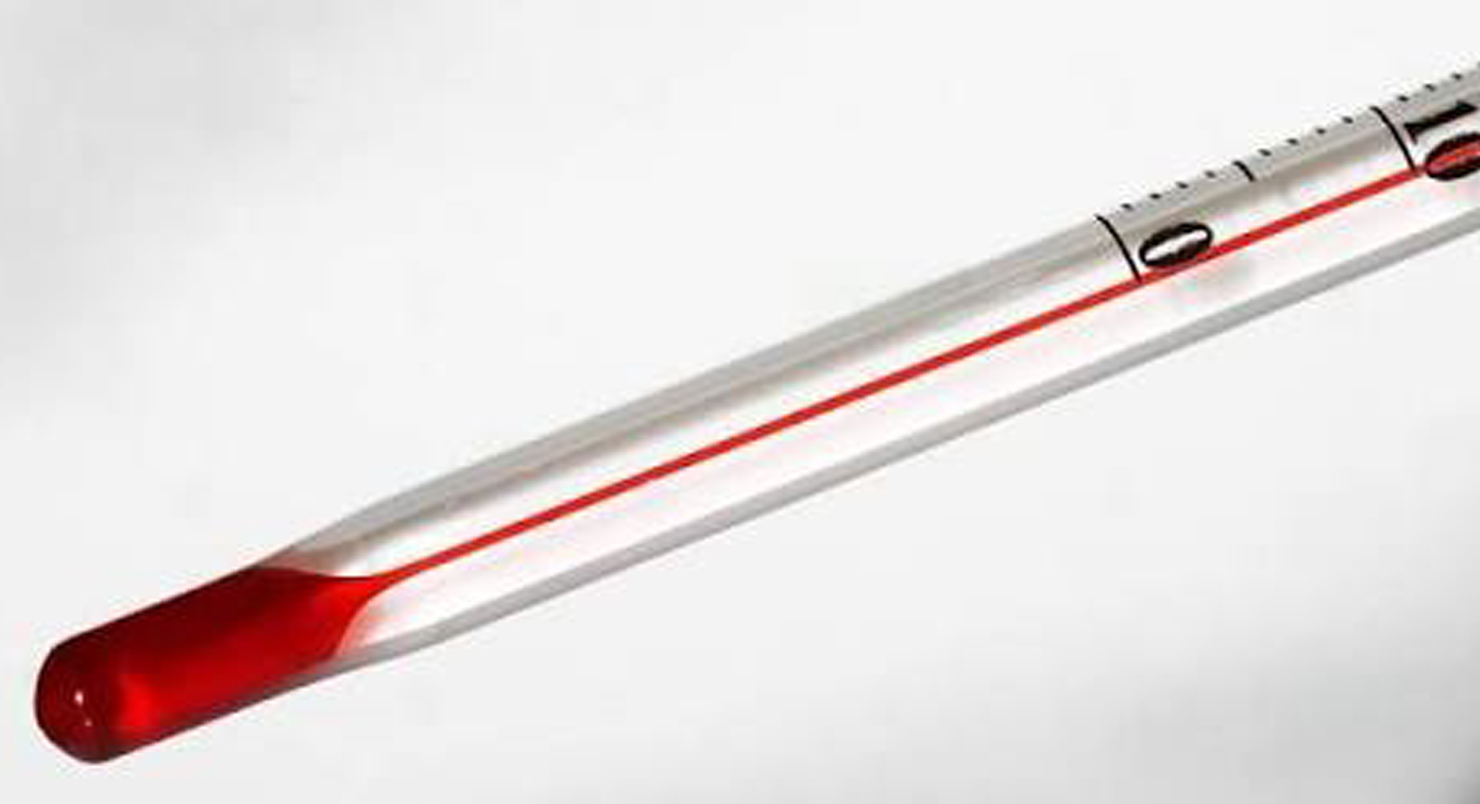

Принцип действия основан на тепловом расширении жидкости. При изменении температуры объем рабочей жидкости изменяется, вследствие чего столбик внутри герметичной стеклянной оболочки перемещается относительно шкалы.
В технических моделях в качестве рабочей жидкости могут использоваться составы, позволяющие проводить измерения в определенном диапазоне температур. В отличие от ртутных приборов, жидкостные варианты часто называют спиртовыми или керосиновыми — конкретный состав зависит от конструкции и характеристик изделия.
термометр жидкостный применяется для контроля температуры различных сред в случаях, когда подходит диапазон измерений и конструкция конкретного прибора.
Где применяются жидкостные термометры
Область использования таких приборов достаточно широка. Стеклянные термометры применяются в производственных процессах, лабораториях, сельском хозяйстве, нефтехимической отрасли и других сферах, где необходимо контролировать температуру.
В техническом исполнении прибор может использоваться для контроля температуры оборудования, жидкостей, теплоносителей и других сред, если это предусмотрено его характеристиками.
При выборе необходимо учитывать не только сам тип термометра, но и условия эксплуатации. Температура измеряемой среды, способ установки, механические нагрузки и особенности технологического процесса определяют, какая конструкция подойдет для конкретной задачи.
Основные виды технических жидкостных термометров
Технические стеклянные термометры могут отличаться конструкцией корпуса, расположением шкалы и способом установки.
По форме исполнения встречаются прямые и угловые модели. Прямой термометр удобен, когда прибор устанавливается непосредственно в соответствующее отверстие или гильзу. Угловое исполнение может применяться там, где расположение шкалы необходимо изменить относительно измерительной части.
В ассортименте технических жидкостных термометров встречаются, например, модели ТТЖ-П и ТТЖ-У, а также другие исполнения. Для конкретной конструкции важны длина погружаемой части, диапазон измерений и особенности подключения.
Диапазон измерения температуры
Одна из главных характеристик любого термометра — рабочий диапазон.
Для технических жидкостных моделей встречаются варианты с диапазонами от отрицательных температур до положительных значений. В качестве примеров можно привести исполнения –35…+50 °C, 0…+50 °C, 0…+100 °C, 0…+150 °C и 0…+200 °C. Конкретные пределы зависят от модели.
Выбирать прибор следует таким образом, чтобы предполагаемая температура находилась внутри его рабочего диапазона. Желательно также иметь некоторый запас относительно максимального и минимального значения, особенно если температура в процессе может существенно колебаться.
Недопустимо использовать термометр за пределами указанных производителем характеристик. Это может привести не только к неправильным показаниям, но и к повреждению прибора.
Почему важна длина погружаемой части
При выборе технического термометра необходимо учитывать длину его нижней, или погружаемой, части. Именно она определяет, насколько глубоко чувствительный элемент можно разместить в измеряемой среде.
Для различных жидкостных конструкций могут использоваться разные размеры. Например, для прямых технических моделей встречаются длины погружаемой части 60, 100 и 160 мм, а для угловых — 110, 150 и 210 мм.
Нужный размер зависит от конструкции оборудования и места установки. Если чувствительный элемент располагается неправильно, результат измерения может не отражать фактическую температуру контролируемой среды.
Прямые и угловые модели
Выбор между прямым и угловым исполнением связан прежде всего с особенностями места установки.
Прямые модели подходят для ситуаций, когда шкала должна находиться на одной оси с погружаемой частью. Такая конструкция отличается простотой и удобна для стандартных точек измерения.
Угловые варианты позволяют расположить шкалу под определенным углом относительно чувствительной части. Это бывает удобно, если прямой доступ к шкале ограничен конструкцией оборудования.
Таким образом, форма термометра — это не вопрос внешнего вида, а параметр, который должен соответствовать конкретному месту монтажа.
Жидкостный или ртутный термометр
Технические стеклянные термометры можно разделить на жидкостные и ртутные. При этом выбор определяется не только необходимым диапазоном температур, но и требованиями к безопасности и условиям эксплуатации.
Жидкостные модели, в которых используется не ртуть, применяются как альтернатива ртутным приборам в тех случаях, когда характеристики рабочей жидкости позволяют обеспечить необходимые измерения.
В справочных материалах по подбору технических стеклянных термометров отдельно рассматриваются ртутные и жидкостные исполнения, а для последних приводятся собственные диапазоны измерений и варианты конструкции.
На что обратить внимание при выборе
Чтобы прибор соответствовал условиям эксплуатации, перед выбором стоит определить несколько основных параметров:
- диапазон измеряемых температур;
- тип термометра;
- прямое или угловое исполнение;
- длину погружаемой части;
- способ установки;
- требования к точности измерений;
- свойства измеряемой среды;
- условия эксплуатации и возможные механические воздействия.
Для промышленных процессов также важно учитывать, насколько легко обеспечить доступ к шкале и безопасно извлечь прибор для контроля его состояния.
Если температура измеряется в трубопроводе или технологической емкости, может потребоваться специальная защитная гильза. Она отделяет чувствительный элемент от непосредственного воздействия потока и позволяет проводить обслуживание прибора без нарушения герметичности технологической системы.
Как обеспечить корректные измерения
Даже подходящий по характеристикам термометр может показывать некорректные значения при неправильной установке. Чувствительная часть должна находиться в зоне, температура которой действительно соответствует контролируемому параметру.
При измерении температуры жидкости необходимо учитывать движение среды, расположение точки измерения и глубину погружения. В промышленных трубопроводах положение чувствительного элемента особенно важно: температурные условия возле стенки и в центральной части потока могут различаться.
Также необходимо следить за целостностью стеклянной оболочки. Трещины, повреждения шкалы или другие дефекты являются основанием для прекращения эксплуатации прибора.
Особенности эксплуатации
Стеклянные жидкостные термометры требуют аккуратного обращения. Их нельзя подвергать ударам, резким механическим нагрузкам или использовать при температурах, превышающих допустимые значения.
Перед установкой стоит проверить целостность корпуса и шкалы. Прибор необходимо размещать таким образом, чтобы он не подвергался ненужной вибрации и другим воздействиям, способным повредить стеклянную конструкцию.
Если показания вызывают сомнения, необходимо проверить состояние термометра и, когда это предусмотрено требованиями конкретного процесса, провести соответствующую метрологическую проверку.
Почему простая конструкция остается востребованной
Главное достоинство жидкостного термометра заключается в понятном принципе работы. Для считывания показаний не требуется электронный дисплей или источник питания — значение определяется непосредственно по положению столбика рабочей жидкости на шкале.
При этом простота конструкции не означает, что любой такой прибор подходит для любой задачи. Диапазон температур, погружаемая длина, исполнение и условия установки должны соответствовать конкретному технологическому процессу.
Таким образом, жидкостный термометр остается востребованным средством технического измерения температуры там, где требуется наглядный контроль и подходящие метрологические характеристики. Грамотный выбор прибора начинается с определения диапазона измерений и условий эксплуатации, после чего подбираются конструкция, длина погружаемой части и способ установки.
