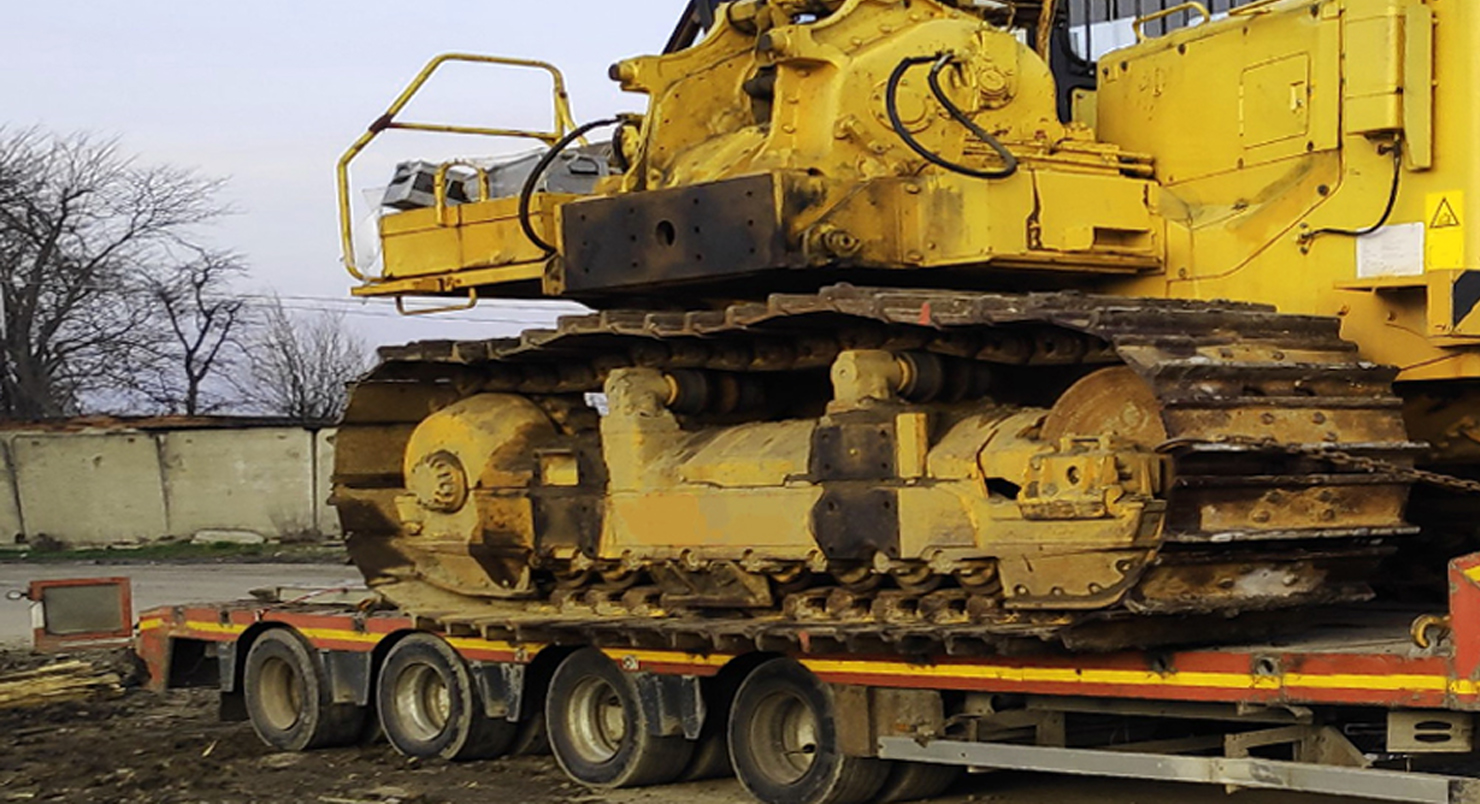

Перевозка трубоукладчика — одна из наиболее сложных задач в логистике спецтехники. Эта машина сочетает огромную массу, смещенный центр тяжести из-за массивной стрелы и противовеса, а также гусеничный ход, не предназначенный для длительных перемещений своим ходом. Ошибки при креплении такой техники на платформе трала или железнодорожной платформе грозят не просто повреждением груза, а настоящей катастрофой на дороге. Смещение многотонного трубоукладчика способно опрокинуть автопоезд, разрушить дорожную инфраструктуру и создать смертельную опасность для окружающих. Поэтому существуют строгие требования, регламентирующие каждую деталь крепления этой специфичной машины.
Подготовка трубоукладчика и платформы к транспортировке
Процесс начинается задолго до установки техники на платформу. Трубоукладчик необходимо привести в транспортное положение строго по инструкции завода-изготовителя. Стрелу опускают и фиксируют в специальных опорах или на специальной подставке, исключающей ее самопроизвольное движение. Противовес, в зависимости от конструкции, либо снимают и перевозят отдельно, либо опускают в низшее положение и дополнительно стопорят. Гусеничные ленты очищают от грязи и грунта, проверяют натяжение.
Платформа транспортного средства должна быть подготовлена не менее тщательно. Ее поверхность очищают от снега, льда, масла и грязи, которые снижают коэффициент трения. Проверяют исправность всех крепежных узлов: рымов, скоб, поворотных колец. Особое внимание уделяют состоянию настила платформы — никаких прогибов, трещин или следов коррозии, способных снизить несущую способность. Деревянный настил при необходимости усиливают или заменяют.
Перед заездом трубоукладчика на платформу обязательно рассчитывают оптимальное положение машины. Центр тяжести груза должен располагаться строго над осью или между осями платформы, обеспечивая равномерное распределение нагрузки. Гусеницы должны опираться на настил по всей длине, без свесов. Точное позиционирование выполняют с минимальной скоростью, под контролем нескольких такелажников, исключая рывки и резкие остановки.
Выбор крепежных средств и схем фиксации
Для крепления трубоукладчика применяют только сертифицированные средства с известной рабочей нагрузкой. Основной инструмент — высокопрочные стальные цепи с талрепами, имеющими динамометрическую шкалу. Цепи предпочтительнее текстильных ремней, так как они не подвержены порезам об острые кромки гусениц и лучше работают на растяжение при динамических нагрузках. Каждая цепь должна иметь бирку с указанием грузоподъемности и даты испытаний.
Количество точек крепления определяется массой машины и требованиями правил перевозки. Минимально используют четыре точки — по две с каждой стороны, но для тяжелых трубоукладчиков их число увеличивают. Каждая цепь должна идти от точки на платформе к надежному месту на машине: специальным проушинам на раме, элементам гусеничной тележки или другим штатным местам, указанным производителем. Запрещено крепить цепи за гидравлические шланги, топливопроводы или тонколистовые элементы капота.
Как отмечают консультанты https://sab1.ru/, схема крепления должна обеспечивать фиксацию от всех видов смещения: продольного, поперечного и вертикального. Для этого цепи натягивают в разных направлениях, создавая пространственную обвязку. Обязательно используют неметаллические прокладки в местах контакта цепи с окрашенными поверхностями или острыми кромками, чтобы предотвратить повреждение защитного покрытия и коррозию в будущем. Все талрепы затягивают с контролем усилия динамометрическим ключом.
Контроль натяжения и мониторинг в пути
После установки всех креплений выполняют контрольную проверку. Каждую цепь проверяют на наличие слабины. Современные требования подразумевают использование талрепов с индикаторами натяжения или последующий контроль динамометром. Нормативное усилие предварительного натяжения должно исключать любое перемещение машины относительно платформы при старте, торможении и поворотах автопоезда.
Важный элемент — установка противооткатных упоров под гусеницы. Даже при идеально натянутых цепях, упоры из деревянного бруса или металла, плотно прилегающие к тракам, создают дополнительную страховку от продольного смещения. Их закрепляют на платформе отдельно или фиксируют теми же цепями. Упоры должны быть выше центра оси катка гусеницы.
