Здравствуйте, дорогие друзья. Меня зовут Владимир, я занимаюсь фреонами, холодильными маслами и инструментами для обслуживания систем кондиционирования уже больше пятнадцати лет в компании СиАйс. В этой статье я расскажу о том, с чего начинается любая грамотная заправка автокондиционера — о манометрическом коллекторе, соединительных шлангах и вентилях. Казалось бы, простой набор, но именно здесь у большинства начинающих мастеров возникают принципиальные ошибки.
Что такое манометрический коллектор и зачем он нужен

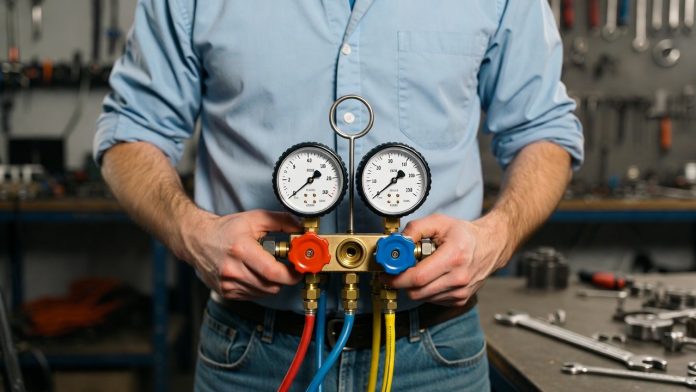

На первом этапе нужно разобраться с самой конструкцией. Манометрический коллектор — это прибор, который одновременно подключается к стороне низкого давления (всасывающая магистраль) и стороне высокого давления (нагнетательная магистраль) холодильного контура. По сути, это два мановакуумметра, объединённых в одном корпусе с центральным портом для подключения вакуумного насоса, баллона с хладагентом или сервисного оборудования.
Левый манометр — синий, он отвечает за низкую сторону. Рабочий диапазон давлений на всасывании для большинства современных автомобильных кондиционеров на R-134a составляет от 1,5 до 3,5 бар при работающей системе. Красный — правый, высокое давление, там показания могут достигать 15–25 бар в зависимости от температуры конденсации и загрузки системы. Вот и соответственно, по отклонению от нормы уже можно диагностировать большинство неисправностей — от утечки хладагента до засора фильтра-осушителя или неисправного ТРВ (терморегулирующего вентиля).
Как устроены шланги коллектора
Соединительные шланги — это не просто резиновые трубки. Дело в том, что современные хладагенты, особенно R-1234yf, предъявляют жёсткие требования к материалу: обычная резина пропускает молекулы хладагента через стенки, и это называется диффузной утечкой. На практике потери за сезон через некачественные шланги могут составить 20–30 граммов, что для тщательно заправленной системы вполне ощутимо.
Шланги для работы с R-134a, как правило, имеют внутренний слой из нейлона или барьерного полиамида. Для R-1234yf требования ещё строже — только специальные малопроницаемые шланги соответствующей маркировки. Опять же, не рекомендую экономить на этом компоненте: разница в цене между шлангом приемлемого качества и откровенно бюджетным незначительна, а разница в ресурсе — колоссальная.
Стандартная длина шланга — 60 или 90 сантиметров. Лично я предпочитаю 90 см: с ними удобнее работать под капотом, не приходится тянуться. Фитинги на шлангах — это отдельная история. Быстроразъёмные муфты формата SAE J2197 стали стандартом де-факто для большинства автомобильных систем, и это работает уже несколько десятилетий.
Вентили коллектора: что важно понимать
Суть здесь в чём: вентили на коллекторе управляют потоком хладагента между портами. В закрытом положении коллектор только измеряет давление, не соединяя центральный порт ни с низкой, ни с высокой стороной. Это важно при диагностике — открывать вентили без необходимости не нужно, иначе перепустите хладагент туда, куда не следует.
Вентиль низкого давления открывают при откачке вакуумным насосом и при заправке системы через низкую сторону. Вентиль высокого давления — при заправке в жидкой фазе непосредственно из баллона, когда система не работает. Значит, логика управления вентилями напрямую определяет, что именно происходит с контуром в данный момент. Перепутать последовательность — значит либо загнать жидкий фреон во всасывающую сторону компрессора (что чревато гидроударом), либо выпустить хладагент в атмосферу.
Вот, дальше о конструкции самих вентилей. В большинстве случаев это игольчатые вентили с латунным или никелированным корпусом. Качество уплотнителей — критичный параметр: они должны выдерживать и высокое давление, и агрессивное воздействие масел, смешанных с хладагентом. Для систем на R-1234yf используются уплотнения из специального эластомера, совместимого с этим веществом.
Типы коллекторов: двух- и четырёхвентильные
Разберём самые актуальные конфигурации. Двухвентильный коллектор — классика, достаточная для большинства задач на станции: диагностика, вакуумирование, дозаправка. Четырёхвентильный — это уже инструмент другого уровня. Там есть дополнительные порты: один для подключения цилиндра с маслом, другой — для ввода трассирующего красителя (флуоресцентного агента для поиска утечек ультрафиолетом). Это отличные параметры для профессиональной сервисной точки, но для разовых работ четырёхвентильный коллектор — избыточное решение.
На данный момент четырёхвентильные коллекторы с электронными манометрами и цифровым дисплеем стали доступны по цене, хотя ещё лет десять назад это был дорогостоящий профессиональный инструмент. Электронный вариант удобнее в работе: показания стабильнее, можно зафиксировать пиковые значения, а в ряде моделей — даже вести журнал обслуживания. По моему мнению, для постоянной работы с автокондиционерами электронный коллектор с возможностью обнуления показаний через Schrader-клапан — один из самых эффективных способов ускорить диагностику.
Подключение и основные этапы работы
Основные этапы работы с коллектором выглядят так. Сначала — подключение шлангов к сервисным портам системы (синий к низкой стороне, красный к высокой). Оба вентиля коллектора при этом закрыты. Затем запускают двигатель и кондиционер, дают системе выйти на рабочий режим — обычно это 5–10 минут. После этого снимают показания давлений и сравнивают с нормативными значениями для конкретного хладагента и температуры окружающего воздуха.
Ладно, перейдём к практике. Если давление на низкой стороне заниженное, а высокой — тоже ниже нормы, это указывает на недостаток хладагента или утечку. Если низкая сторона в норме, а высокая аномально высокая — смотрим на конденсатор: грязь, плохой обдув, воздух или влага в системе. Так вот, именно манометрический коллектор даёт эту первичную картину без демонтажа чего-либо.
Вместо заключения
Что в итоге? Манометрический коллектор с шлангами и вентилями — это высокоэффективный инструмент, без которого корректная работа с любой системой кондиционирования невозможна в принципе. Не инструмент роскоши, а базовая необходимость. Выбирать его нужно с учётом того, с какими хладагентами планируется работа: R-134a и R-1234yf требуют разного оборудования, и это не рекомендация, а требование стандартов. Качество шлангов и уплотнений — не второстепенный параметр. И ещё: никогда не пренебрегайте промывкой и продувкой шлангов после работы с засорёнными системами — загрязнённый хладагент или кислотный масляный остаток испортят следующую заправку ещё до её начала.
Вопросы и ответы
Можно ли использовать один коллектор для разных хладагентов?
Формально — нет. Стандарты запрещают смешивание оборудования для R-134a и R-1234yf. Для каждого хладагента должен быть отдельный комплект шлангов и фитингов, чтобы исключить перекрёстное загрязнение. Коллектор с обратными клапанами в шлангах минимизирует риск, но полностью не устраняет его.
Как часто нужно менять шланги коллектора?
Это зависит от интенсивности использования и условий хранения. На практике шланги из барьерного полиамида при нормальной эксплуатации служат 5–8 лет. Первый признак износа — видимые трещины на внешней оплётке и потемнение в районе фитингов. Не рекомендую ждать явной утечки — лучше заменить превентивно.
Зачем нужен центральный (жёлтый) порт коллектора?
Центральный порт — универсальный. К нему подключают вакуумный насос при вакуумировании системы, баллон с хладагентом при заправке, а также цилиндр с компрессорным маслом при его добавлении. Это точка коммутации всего сервисного процесса.
Что делать, если манометр показывает давление при отключённых шлангах?
Скорее всего, в шланге остался хладагент под давлением — это нормально после работы с системой. Перед отсоединением шлангов нужно стравить остаточное давление через специальный клапан или утилизатор. Никогда не снимайте фитинги под давлением резким движением — это опасно.
