Вертикальные трубы в квартирах — это норма для большинства многоэтажек. Стояки холодной и горячей воды идут вертикально через все этажи, и нередко возникает вопрос: можно ли установить счетчик прямо на них? Многие слышали от сантехников или представителей управляющих компаний категоричное «нельзя», но так ли это на самом деле? В этой статье я, как специалист с многолетним опытом, развею мифы, покажу, когда вертикальная установка законна и безопасна, и научу вас правильному монтажу, который примет любая УК.
Неправильный подход к установке может привести к отказу в опломбировке, искажению показаний или даже поломке прибора. Но если соблюсти технические условия и знать свои права, проблем не возникнет.
Важно помнить, что любой счетчик воды требует периодического обслуживания. Холодная вода — каждые 6 лет, горячая — каждые 4 года. Если срок поверки подходит или уже истек, не обязательно снимать прибор и везти его в лабораторию. Современные сервисы, такие как поверка водосчетчиков, проводят процедуру прямо на дому с использованием мобильного оборудования. Это экономит время и избавляет от необходимости демонтажа узла учета.
При вертикальной установке вопрос удобства обслуживания становится еще более актуальным — демонтировать счетчик с вертикального стояка сложнее, чем с горизонтального участка. Поэтому выездная поверка или замена прибора на месте становится оптимальным решением, позволяющим сохранить герметичность системы и избежать лишних работ по сварке или пайке труб.
Вертикальная установка счетчика законна, если соблюдены технические условия паспорта прибора и требования монтажа.
Можно ли ставить счетчик вертикально: закон и физика
Первое, что нужно понять: вертикальная установка не запрещена. Миф о том, что счетчики «врут» в вертикальном положении, родился из-за непонимания технических особенностей приборов. Современные модели работают в любом положении, но их характеристики действительно меняются. Главное — это не нарушает законодательство и не делает прибор непригодным для учета.
Неправильный подход к установке может привести к отказу в опломбировке, искажению показаний или даже поломке прибора. Но если соблюсти технические условия и знать свои права, проблем не возникнет.
Вертикальная установка счетчика законна, если соблюдены технические условия паспорта прибора и требования монтажа.
Можно ли ставить счетчик вертикально: закон и физика
Первое, что нужно понять: вертикальная установка не запрещена. Миф о том, что счетчики «врут» в вертикальном положении, родился из-за непонимания технических особенностей приборов. Современные модели работают в любом положении, но их характеристики действительно меняются. Главное — это не нарушает законодательство и не делает прибор непригодным для учета.
Основной документ, регламентирующий установку — ГОСТ Р ИСО 4064-1-2017, действующий с 2019 года. Там сказано четко: счетчик должен быть постоянно заполнен водой. Если это условие выполнено, положение прибора — горизонтальное или вертикальное — вопрос технических характеристик конкретной модели, указанных в паспорте.
Когда можно, а когда нельзя
| Ситуация | Можно ли? | Почему |
|---|---|---|
| Счетчик с маркировкой V или Universal | ? Да | Разрешено паспортом прибора |
| Поток воды снизу-вверх | ? Да | Труба всегда заполнена водой |
| Поток воды сверху-вниз | ?? Не рекомендуется | Риск осушения при отключении стояка |
| Счетчик только с маркировкой H | ? Нет | Предназначен строго для горизонтали |
Ключевой момент: паспорт прибора — это главный документ. Если производитель допускает вертикальную установку, никакая УК не имеет права отказать в приемке. Согласно действующим государственным стандартам, главное требование — счетчик должен быть постоянно заполнен водой.
Погрешность измерений зависит не от положения само по себе, а от правильности монтажа: наличия прямых участков до и после прибора, отсутствия завихрений потока, правильной работы фильтра. Если все сделано по технологии, счетчик будет работать точно.
Современные универсальные счетчики работают в любом положении, но их класс точности меняется: горизонтально — класс B, вертикально — класс A.
Практические рекомендации
- Всегда проверяйте паспорт прибора перед покупкой — там указано, допускается ли вертикальная установка
- Если УК отказывает в приемке, ссылайтесь на Постановление № 354 — отказ без технических оснований незаконен

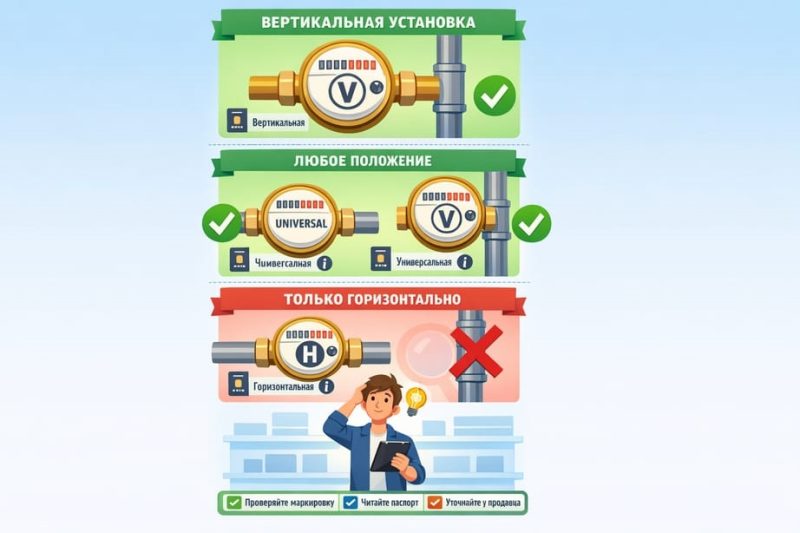

Как выбрать правильный прибор: маркировка H, V и универсалы
Перед покупкой нужно понять, какой именно счетчик вам нужен. На циферблате или в паспорте вы увидите буквенные обозначения — это не просто маркетинг, а технические характеристики.
Типы счетчиков по положению установки
- H (Horizontal) — счетчик предназначен только для горизонтальной установки. При горизонтали он работает с классом точности B (более высокая точность). Устанавливать его вертикально нельзя — УК откажет.
- V (Vertical) — счетчик разработан специально для вертикальной установки. Класс точности A при вертикали. Таких моделей меньше на рынке, но они существуют.
- Universal / A-V / B-H — универсальные модели, самые распространенные. Работают в любом положении, но класс точности меняется: горизонтально — B, вертикально — A.
Современные счетчики с сухим ходом
В квартирах используются счетчики с так называемым «сухим ходом» — счетный механизм отделен от водяного потока магнитной муфтой. Циферблат и механизм не контактируют с водой, что гарантирует четкую видимость показаний даже при низком качестве воды. Это 99% современных квартирных счетчиков.
Лучшие модели для вертикальной установки: Itelma, Valtec, Бетар с антимагнитной защитой. Они надежны, долговечны и не требуют идеальной водоподготовки. Счетчики с «мокрым ходом», где механизм погружен в воду, в быту практически не применяются — их стекло быстро мутнеет от известкового налета.
Алексей купил недорогой счетчик для вертикального стояка, но на циферблате стояла буква H. Управляющая компания отказалась принимать прибор, и пришлось покупать новый универсальный. Проверяйте маркировку до установки!
На что смотреть при покупке
- Ищите на циферблате буквы
H,Vили надписьUniversal - Требуйте паспорт прибора при покупке и изучите раздел «Установка»
Главный подводный камень: Класс точности A vs B
Теперь о том, почему водоканал иногда неохотно принимает вертикально установленные счетчики. Дело в классе точности.
Представьте, что один и тот же счетчик в горизонтали — это снайперская винтовка (Класс B), а в вертикали — охотничье ружье (Класс A). Оба стреляют, но точность разная.
Технические различия классов
| Параметр | Класс B (горизонталь) | Класс A (вертикаль) |
|---|---|---|
| Минимальный расход (Qmin) | 15 л/ч | 30 л/ч |
| Порог чувствительности | Высокий | Средний |
| Фиксация микроутечек | Да (капающий кран) | Не всегда |
| Точность показаний | ±2% | ±5% |
Почему так происходит? В вертикальном положении на крыльчатку дополнительно действует сила тяжести. При потоке снизу-вверх гравитация слегка тормозит вращение, при потоке сверху-вниз — ускоряет. Производители учитывают это и калибруют приборы соответственно, но минимальный порог срабатывания увеличивается.
Практический аспект: при Классе A счетчик может не засечь очень слабую струйку воды (например, медленно капающий кран), что выгодно жильцу, но не водоканалу. Именно поэтому некоторые РСО предпочитают горизонтальную установку.
Юридический момент: если паспорт допускает Класс A, УК обязана принять прибор. Классы точности регламентированы действующими государственными стандартами, и оба класса законны для бытового учета.
Счетчики с классом точности A имеют более высокий порог срабатывания, что теоретически может привести к недоучету малых расходов воды.

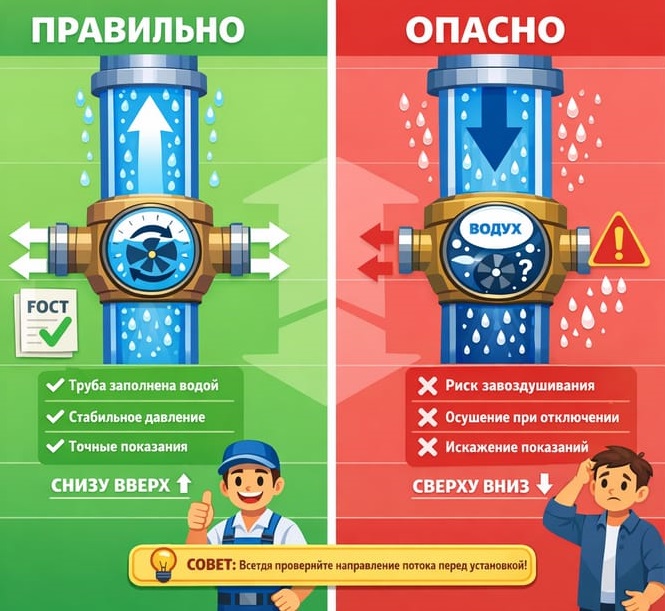

Направление потока: Снизу-вверх или Сверху-вниз?
Это критически важный раздел. От направления движения воды зависит не просто точность, а сама работоспособность счетчика.
Поток снизу-вверх — правильный вариант
Это безопасная и надежная схема. Вода под давлением поднимается снизу, заполняя всю трубу и счетчик полностью. Воздуху негде скапливаться — он выталкивается вверх и выходит через краны. Главное требование здесь — правильно решить проблему с фильтром грубой очистки (об этом в следующем разделе).
Поток сверху-вниз — опасная зона
А вот эту схему я категорически не рекомендую. Основная проблема — при отключении воды в стояке труба опустошается самотеком. Вода стекает вниз, счетчик остается сухим или полупустым, что нарушает главное требование стандартов: прибор должен быть постоянно заполнен водой. При следующем включении воды возможны гидроудары и завоздушивание, что приводит к погрешностям и преждевременному износу крыльчатки. Избегайте этой схемы, если есть хоть малейшая возможность.
Дмитрий установил счетчик на вертикальный участок с подачей сверху. Через месяц обнаружил, что счетчик показал расход 18 м³ вместо обычных 6 м³. Причина — периодическое осушение счетчика при плановых отключениях воды в доме и последующее завоздушивание системы. Пришлось переделывать схему подключения с горизонтальной врезкой.
Действующие государственные стандарты требуют, чтобы трубопровод со счетчиком был всегда заполнен водой — это невозможно гарантировать при потоке сверху-вниз в типовых стояках.
Что делать
- Определите направление потока до покупки счетчика — откройте кран и посмотрите, откуда идет вода
- Если поток только сверху-вниз, рассмотрите горизонтальную врезку или П-образную петлю с нижней точкой
Особенности монтажа узла учета на вертикальной трубе
Переходим к самому техническому и важному разделу. Здесь кроется большинство ошибок, которые приводят к отказам УК или поломкам.
Схема для потока снизу-вверх
Правильный порядок сборки узла учета:
- Запорный кран — для перекрытия воды при обслуживании или замене счетчика
- Фильтр грубой очистки — здесь критичен выбор типа (см. ниже)
- Счетчик воды — установить циферблатом для удобного снятия показаний
- Обратный клапан — только пружинный тип для вертикали
- Прямой участок трубы — не менее 3 диаметров перед счетчиком, 1 диаметр после

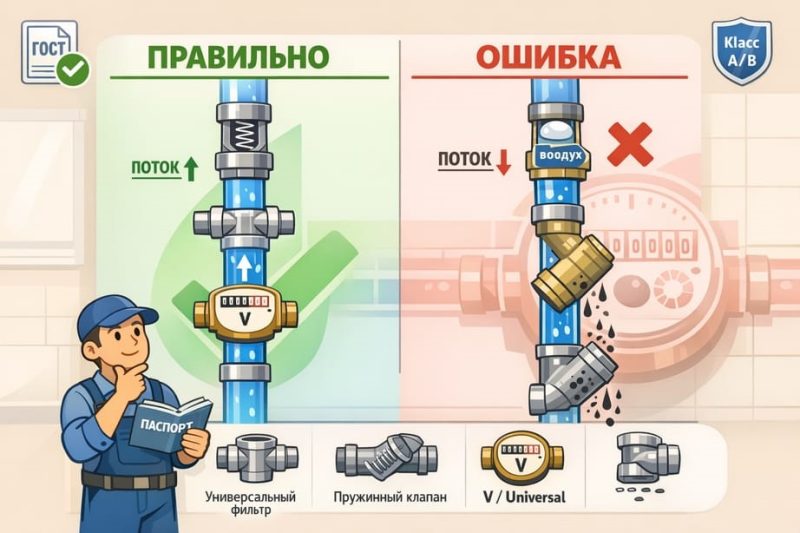

Проблема косого фильтра при вертикали
Стандартный косой фильтр (Y-образный) на вертикальной трубе с потоком снизу-вверх не задерживает загрязнения. Проблема в физике процесса: шлам, попавший в сетку фильтра, под действием гравитации падает обратно в трубу или оседает на запорном вентиле, а не остается в отстойнике. Фильтр перестает выполнять свою функцию — защищать счетчик от механических частиц.
Для вертикальной установки с потоком снизу-вверх нужны специальные решения:
- Универсальный (инверторный) фильтр — модель со специальной конструкцией отстойника, где грязь задерживается независимо от ориентации
- Т-образный фильтр — отстойник направлен перпендикулярно потоку, грязь оседает в боковой камере
- Горизонтальная петля — П-образная вставка перед счетчиком, чтобы обычный косой фильтр располагался горизонтально
Выбор обратного клапана
Обычный лепестковый клапан на вертикали не работает. Лепесток под действием гравитации постоянно висит открытым и не закрывается при обратном токе воды. Для вертикальной установки нужен только пружинный клапан, где запорный элемент прижимается пружиной независимо от положения.
Сравнение схем
| Элемент | Горизонталь | Вертикаль (поток вверх) |
|---|---|---|
| Фильтр | Косой Y-образный | Универсальный, Т-образный или петля |
| Обратный клапан | Любой | Только пружинный |
| Длина прямого участка до счетчика | 5 диаметров | 3 диаметра (минимум) |
Стандартный косой фильтр на вертикальной трубе с потоком вверх не задерживает грязь — она падает обратно. Через полгода счетчик выходит из строя от накопившихся механических частиц.
Марина установила обычный косой Y-образный фильтр на вертикальный стояк с подачей снизу. Через 8 месяцев счетчик начал показывать расход даже при закрытых кранах — крыльчатка забилась ржавчиной и окалиной, которая проходила через фильтр. Пришлось менять и фильтр на универсальный, и сам счетчик.
Чек-лист перед монтажом
- Используйте универсальный (инверторный) или Т-образный фильтр, либо сделайте горизонтальную петлю
- Покупайте только пружинный обратный клапан
- Убедитесь, что перед счетчиком есть прямой участок минимум 3 диаметра (для
DN15— 45 мм) - Выбирайте счетчики с поворотной головой для удобства считывания
Пошаговая инструкция по установке своими руками
Если у вас есть базовые навыки работы с сантехникой, установить счетчик можно самостоятельно. Но помните: одна ошибка — и прибор не примут на учет.
Необходимые инструменты и материалы
- Разводные ключи (2 шт.)
- Лен или ФУМ-лента для герметизации резьбы
- Американки (быстроразъемные соединения) — упрощают демонтаж
- Универсальный счетчик с маркировкой V
- Универсальный (инверторный) или Т-образный фильтр
- Пружинный обратный клапан
Последовательность монтажа
- Перекройте воду на главном вентиле и сбросьте давление, открыв кран
- Отрежьте участок трубы в месте установки счетчика (используйте труборез)
- Установите запорный кран с американкой
- Смонтируйте универсальный фильтр (инверторный или Т-образный), не забудьте уплотнить резьбу
- Прикрутите счетчик, соблюдая направление стрелки на корпусе (должна указывать вверх)
- Установите обратный клапан (пружинный!) после счетчика
- Соедините с основной трубой, используя вторую американку для удобства
- Откройте воду постепенно, проверьте герметичность всех соединений
- Выпустите воздух, открыв кран на максимум на 2–3 минуты
Критические моменты
- Стрелка на корпусе счетчика должна смотреть в направлении потока (вверх)
- Циферблат поверните так, чтобы было удобно снимать показания (модели с поворотной головкой)
- Прямой участок перед счетчиком — минимум 3 диаметра трубы (обычно 50–70 мм для
DN15) - Не перетягивайте резьбу — можно повредить латунный корпус счетчика
Установка счетчика кажется простой, но одна ошибка — и прибор не примут на учет. Если нет опыта работы с сантехникой, лучше вызвать мастера.
После установки
- Делайте фото каждого этапа — они пригодятся при опломбировке
- Сохраняйте все чеки и паспорта приборов
- Проверьте счетчик на протечки через 24 часа после установки
Требования к прямым участкам и монтажу описаны в ГОСТ Р ИСО 4064-1-2017.
Регистрация и опломбировка: как говорить с инспектором
Счетчик установлен, теперь нужно ввести его в эксплуатацию. Здесь часто возникают проблемы с непониманием или нежеланием представителей УК принимать вертикальные приборы.
Порядок действий
- Подайте заявку на опломбировку в УК или водоканал (срок приема — 3 дня по закону)
- Подготовьте документы: паспорт счетчика, чек, акт о вводе в эксплуатацию (если устанавливала организация)
- Во время визита инспектора предъявите паспорт прибора с разрешением на вертикальную установку
- Попросите составить акт приемки и опломбировать счетчик
Скрипт при отказе УК
Инспектор: "Вертикально нельзя, переделывайте." Вы: "В паспорте прибора указано 'Универсальный' (или маркировка V). Прошу показать нормативный документ, запрещающий вертикальную установку для этой модели." Инспектор: "У нас такие правила." Вы: "Согласно Постановлению № 354, пункт 81(1), отказ в опломбировке прибора, установленного по паспорту, незаконен. Прошу письменный отказ с обоснованием."
Ваши права
- Всегда имейте при себе копию паспорта счетчика
- Ссылайтесь на Постановление № 354 — это главный аргумент
- Если инспектор настаивает на отказе, требуйте письменное обоснование — обычно после этого вопрос решается
Постановление Правительства РФ № 354, пункт 81(1) обязывает РСО принять на учет прибор, установленный согласно техническим условиям.
Часто задаваемые вопросы
- Можно ли использовать обычный счетчик для горизонтали на вертикальной трубе?
Нет, если в паспорте нет маркировки V или Universal. УК имеет право отказать. - Как часто нужна поверка вертикального счетчика?
Так же, как для горизонтального: холодная вода — 6 лет, горячая — 4 года (по Постановлению № 354). - Можно ли установить счетчик вертикально циферблатом вниз?
Технически можно, если модель поддерживает. Но лучше циферблатом вверх или в сторону — удобнее снимать показания. - Что делать, если УК отказывается пломбировать?
Требуйте письменный отказ. Затем обратитесь в жилищную инспекцию или прокуратуру со ссылкой на ПП РФ № 354. - Нужно ли менять схему подключения, если счетчик уже стоит горизонтально?
Нет, если вас все устраивает. Горизонтальная установка предпочтительнее (класс точности B).
Дополнительные советы
- Записывайте показания каждый месяц в один день — так проще отслеживать аномалии
- Проверяйте фильтр раз в полгода (особенно при вертикальной установке с универсальным фильтром)
Подводим итоги
Вертикальная установка счетчика воды — это абсолютно законный и технически обоснованный способ организовать учет, когда горизонтальный монтаж невозможен или неудобен. Главное — соблюсти три условия: выбрать правильный прибор с маркировкой V или Universal, обеспечить направление потока снизу-вверх, использовать универсальный или Т-образный фильтр и пружинный обратный клапан.
Не бойтесь отстаивать свои права перед управляющей компанией. Если паспорт прибора разрешает вертикальную установку, а монтаж выполнен по технологии, отказ в опломбировке незаконен. Вооружитесь паспортом счетчика и знанием нормативов — это ваши главные аргументы.
Правильно установленный вертикальный счетчик — это законно, удобно и экономически выгодно. Главное — знать технические требования и не идти на поводу у необоснованных отказов.
Основные нормативные документы:
- ГОСТ Р ИСО 4064-1-2017 — действующий стандарт с техническими требованиями к установке счетчиков
- Постановление Правительства РФ № 354, пункт 81(1) — порядок ввода приборов учета в эксплуатацию
- Федеральный закон № 416-ФЗ, статья 13 — об обязательности приборов учета
